Segmentos

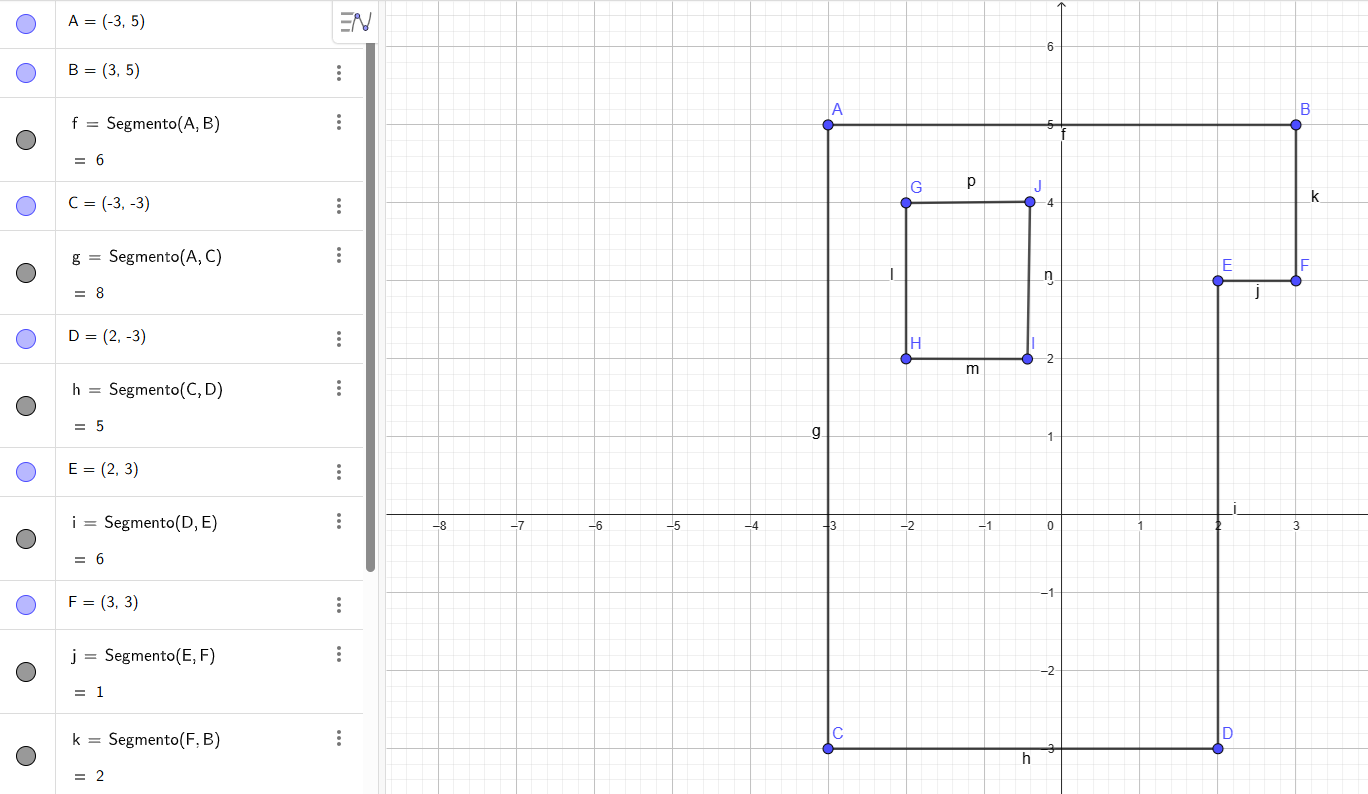

Un segmento es una porción de recta limitada por dos puntos, llamados extremos. A diferencia de una recta infinita, un segmento tiene una longitud definida, lo que lo convierte en una unidad fundamental dentro de la geometría. En el dibujo técnico, los segmentos se utilizan para representar con precisión los bordes, aristas y contornos de objetos. Herramientas digitales como GeoGebra permiten crear y medir segmentos con exactitud, facilitando el diseño de estructuras geométricas como las que se observan en la imagen. Esta representación visual es clave para interpretar y comunicar ideas en planos, diagramas y construcciones técnicas.
Segmentos y rectas en dibujo técnico: En geometría y dibujo técnico, los segmentos se representan como líneas rectas con un inicio y un final definidos, y generalmente se nombran con dos letras mayúsculas (por ejemplo, AB), indicando sus extremos. Las rectas, en cambio, no tienen principio ni fin y se suelen representar con una línea con flechas en ambos extremos. En los planos, se señalizan usando letras minúsculas o mediante los puntos por los que pasan, y son fundamentales para construir figuras geométricas precisas y comprender relaciones espaciales.
Angulos
Ángulos y su señalización: Los ángulos se forman por la intersección de dos segmentos o rectas en un punto común llamado vértice. Para señalarlos en un dibujo técnico, se utiliza un pequeño arco entre los dos lados del ángulo, a veces acompañado de una medida en grados (°) o una letra griega, como α, β o θ. También pueden nombrarse con tres letras, donde la del medio representa el vértice (por ejemplo, ∠ABC). Esta señalización permite identificar y analizar las inclinaciones y relaciones entre diferentes partes de un objeto técnico.

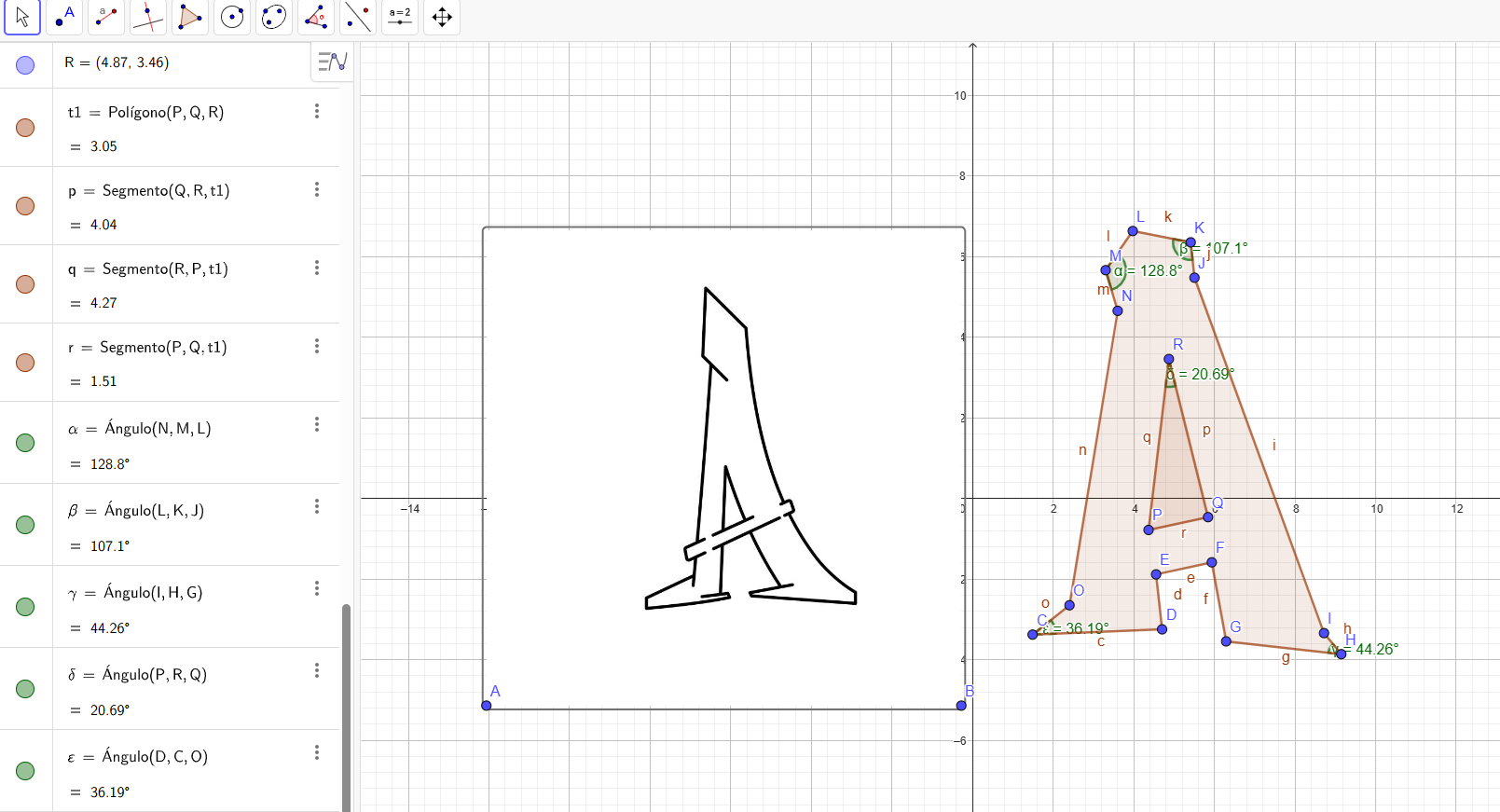

Diseño de letras con segmentos y ángulos: En la imagen se observa la construcción de la letra "A" utilizando segmentos, polígonos y ángulos medidos con precisión. Cada línea recta representa un segmento que define los bordes de la figura, mientras que los ángulos señalados permiten analizar las inclinaciones y simetrías del diseño. Esta actividad combina creatividad con conceptos geométricos fundamentales. ¡Anímate a crear tus propias letras! Puedes experimentar con otras iniciales y aplicar diferentes medidas y formas, desarrollando tus habilidades técnicas y tu sentido estético al mismo tiempo.
Escuadras

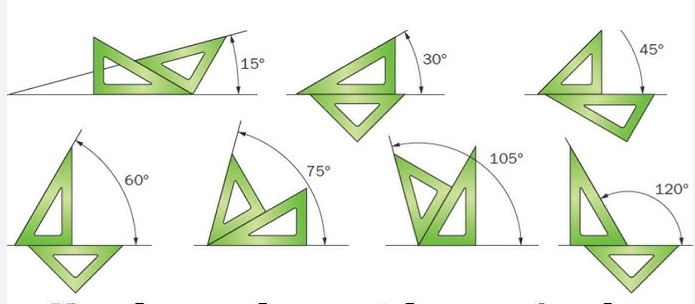

Con las escuadras y sus diferentes uniones se pueden generar diferentes angulos, en la siguiente imagen se muestra la forma de hacer. Para medir los angulos en una hoja fisica empleamos el transportador.
En dibujo técnico, aunque más adelante trabajaremos con círculos completos, a menudo se usan símbolos para representarlos rápidamente. Uno muy común es el círculo con una línea en la mitad (⌀), que indica el diámetro o simboliza un círculo en los planos. En esta actividad verás varias imágenes; tu tarea es identificar en cada una qué corresponde a segmentos (líneas entre dos puntos), ángulos (dos segmentos que se encuentran en un vértice) y círculos (trazos cerrados o el símbolo ⌀). Marca o describe en tu hoja de trabajo dónde aparece cada elemento.
Descargar actividad
