Circunferencias

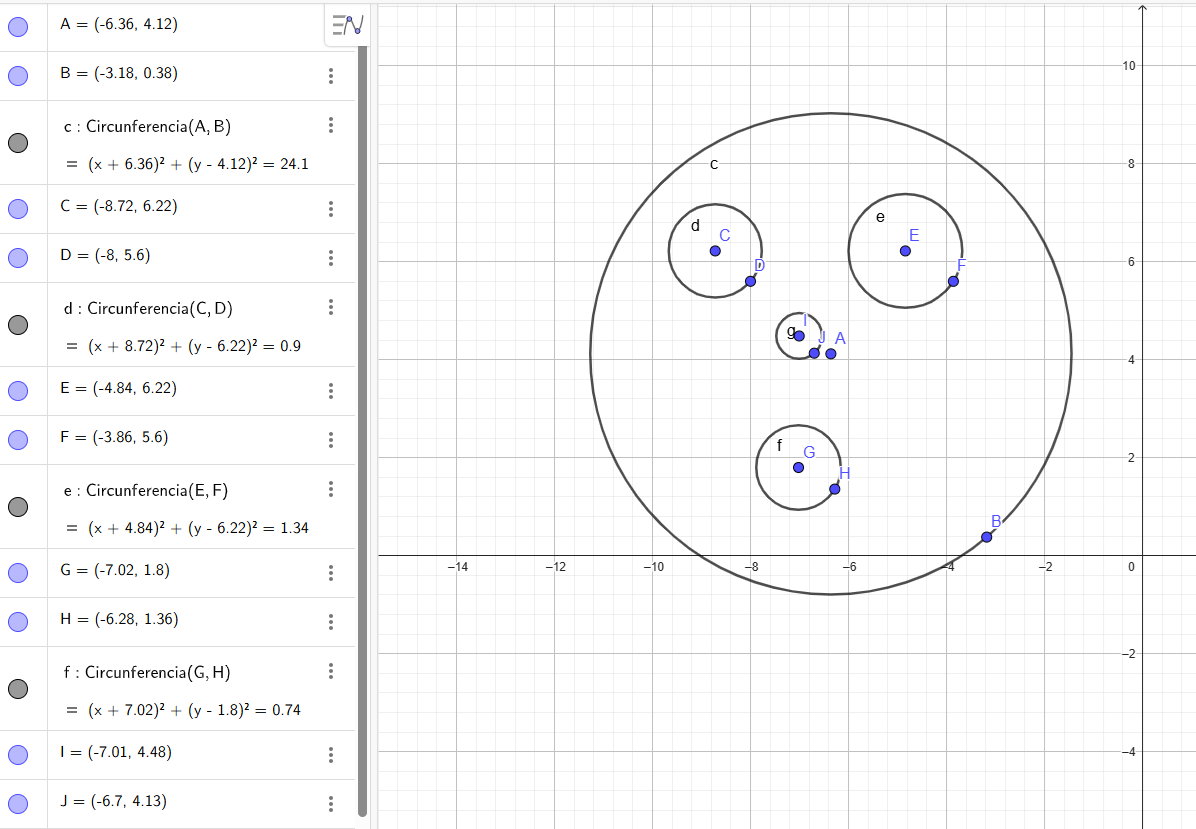

Las circunferencias son primordiales para realizar dibujos técnicos, los elemento de refencia son el radio el cual inicia con la letra R(por ejemplo R45 quiere decir que su radio es de 45mm) el diametro que tiene el simbolo de una circunferencia con una linea en la mitad como por ejemplo Θ45, en la siguiente imagen podemos ver las circunferencias en geogebra donde en la parte izquierda se muestra la información del dario y la posición del centro:
A continuación se presentan algunas siluetas compuestas por circunferencias y polígonos. El objetivo de estos ejercicios es que los estudiantes identifiquen, utilizando GeoGebra, la ubicación del centro, el radio o el diámetro de las circunferencias presentes, reconociendo también las relaciones geométricas entre las figuras que conforman cada silueta.
Descargar actividadEmpalmes

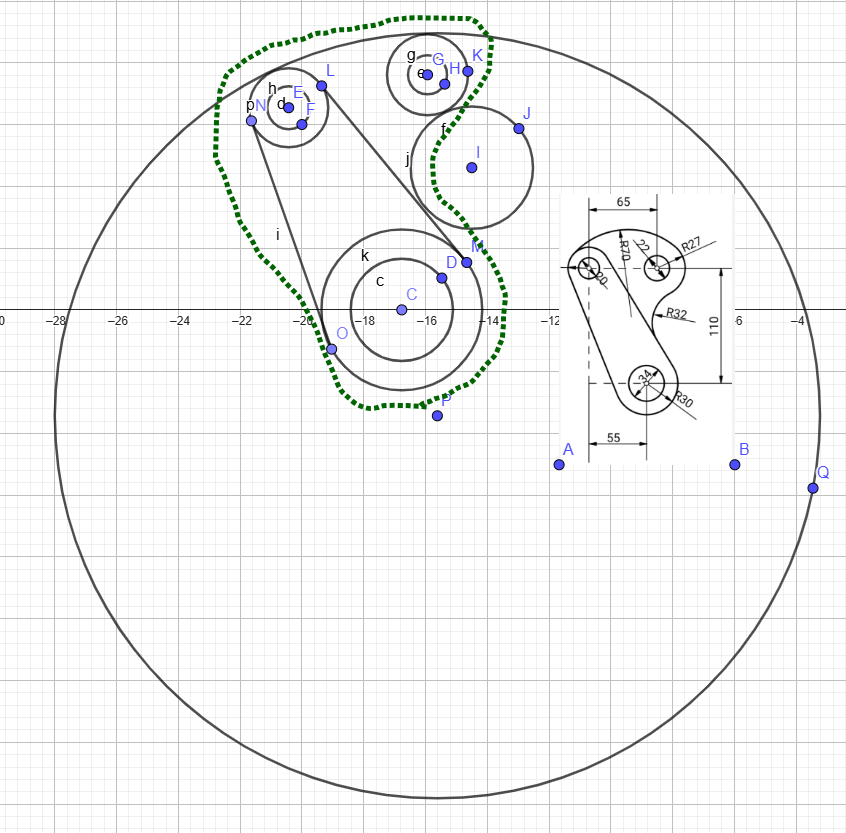

Los empalmes son la union con curvas de elementos geometricos que construyen una imagen, a continuación se muestra como en geogebra apartir de circulos y segmentos se genera el dibujo que esta a la derecha en la imagen:
Una gran diferencia del dibujo técnico al dibujo tradicional es la acotación o la creación de cotas que consiste en escribir las medidas reales de cada parte, en la imagen anterior se puede observar como apartir de las medidas de los circulos y segementos se muestran las cotas con las medidas.
