Simetría en el dibujo técnico
La simetría es un concepto de diseño que se refiere a la correspondencia de formas respecto a un eje o punto. En dibujo técnico, se usa para optimizar y equilibrar el diseño, aunque no siempre es obligatoria. Comprenderla ayuda a representar objetos de forma clara y estructurada.
🧩 Ejercicio: simetría en cuadrícula

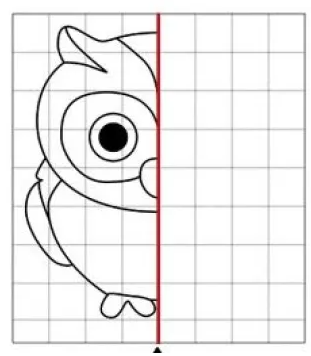

Observa la figura incompleta en la siguiente cuadrícula. Completa el dibujo reflejando los puntos respecto al eje vertical. Usa papel milimetrado si estás trabajando en físico.

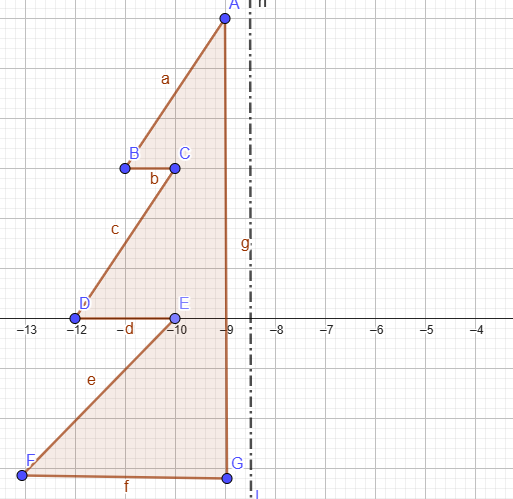

En los dibujos técnicos, los ejes de simetría se representan con una línea especial llamada línea de trazo y punto fina. Esta línea se dibuja como una secuencia de segmentos y puntos: — · — · —. Indica que el objeto es simétrico respecto a ese eje, y ayuda a interpretar mejor las vistas técnicas. La primer simetria es simetria axial el cual se realiza respecto a un eje, intenta reflejar en Geogebra la siguiente imagen:
